废气来源及危害

涂布车间洁净室主要设备为胶带机，涂布机一般由配电箱、收卷辊、介辊、前机架、滚花轴、中机架、传动轴、摩擦胶辊、带膜辊、上胶辊、上胶盒、印刷胶辊、印刷板、传动装置、电动机、后机架、油墨盒、放卷机、排风机、排风管道、支架等组成。基本上，一个大型的胶带机，基本上占满整个车间，即一套大型的胶带机，其实就是一个完整的涂布车间。

废气成分


在涂布过程中会释放汽油。在涂布过程中会释放甲笨。所以说涂布车间是有害的。如果车间环境气味严重的话，会对人体的健康产生一定的影响的，因此涂布车间要有废气处理设备。常用的废气处理设备有沸石转轮+旋转式RTO。


工艺介绍

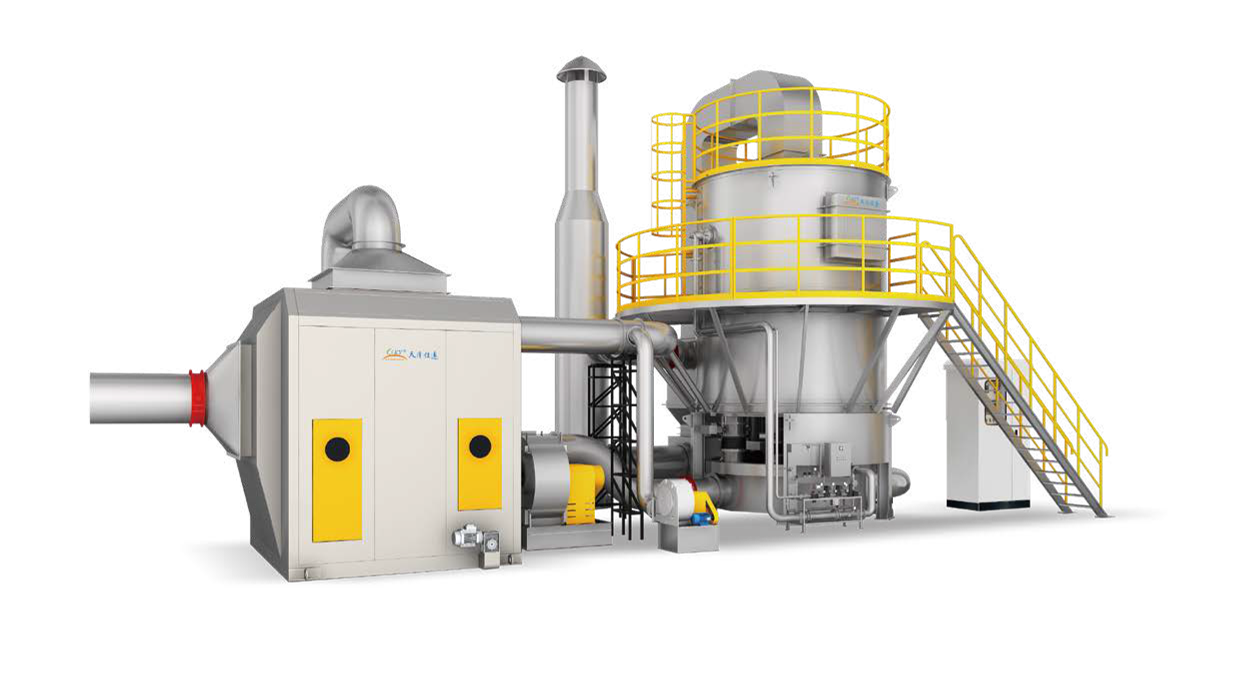

沸石转轮 + 旋转式 RTO废气处理(治理)装置

产品能解决什么


沸石转轮 + 旋转式 RTO废气处理(治理)装置：专业处理各种VOCs废气，多种余热回收灵活组合，能适应各种需求情况，降低生产成本。


基本原理


浓缩转轮分为吸附区和再生区，浓缩转轮在各个区内连续运转。


含有 VOC 的被处理空气通过过滤器后，送到浓缩转轮的吸附区。在吸附区 VOC 被吸附除去，  被净化的空气 从吸附区间排出。


吸附于浓缩转轮的 VOC 分子，在再生区经热风吹扫被脱附浓缩成高密度有机废气送去燃烧装 置燃烧成二氧化碳和水。（浓缩转轮最高可实现 50 倍浓缩）。


阀门旋转优点


VOC处理效率非常高(99~99.5%)。


持续的保持处理效率。


旋转阀气密及温度变化强。


旋转阀自身维修保养简单。


即使部分阀门出项故障也可以运行。


根据风量可调整旋转阀&尺寸因此也可处理大风量。


运行及管理方便。


因空气分布范围广，热回收效率高。


因压力损失小，减少了动力费用。


维修管理费低廉。


RTO的处理效率
VOC处理效率    99% 以上(最大 99.5%)    97%以上(最大 98%)    确保旋转阀气密差异性
VOC处理效率 持续性    维持99%以上    根据使用时间 95%~90%    确保根据磨损的气密问题差异性。

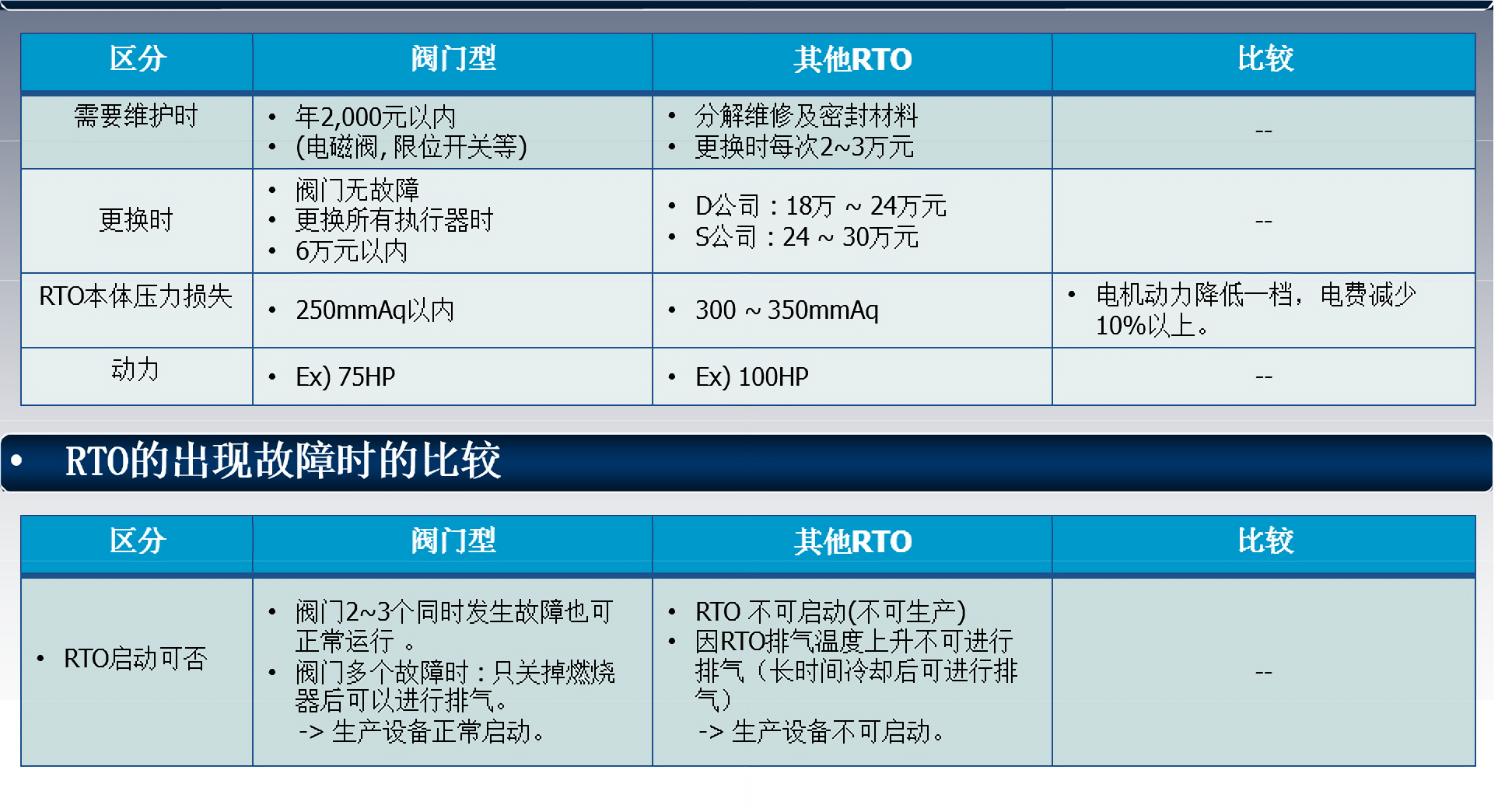

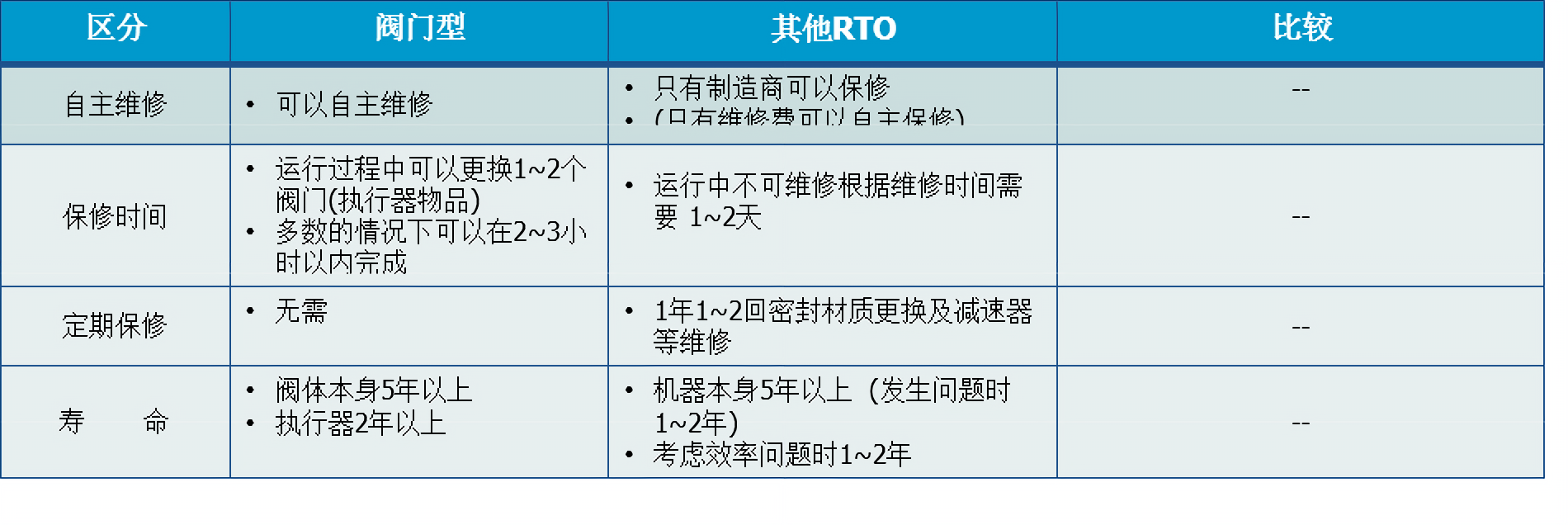

RTO的维修保养

筒式转轮+旋转RTO


浓缩转轮分为处理区，再生区，浓缩转轮在各个区内连续运转。


含有VOC的被处理空气通过过滤器后，送到浓缩转轮的处理区。在处理区VOC被吸附除去，被净化的空气 从处理区间排出。


吸附于浓缩转轮的VOC，在再生区经热风处理被脱附，浓缩（5~20倍程度）。


浓缩转轮在冷却区被冷却，经过冷却区的空气，再经加热后作为再生空气使用，达到节能效果。


简称 RTO，基本原理是在高温条件下（≥ 760℃）将有机废气（VOCs）氧化生成CO2+H2O, 从而净化废气，并回 收分解时所释放的热量，以达到环保节能的 双重目的，是一种高效稳定的处理有机废气的节能型环保装置。 VOCs（volatile organic compounds）挥发性有机化合物，指在常温下，  沸点 50℃ ~260℃的有机化合物。


余热回收方式


R.T.O 热回收原理


常温的废气进入燃烧室时从事先预热的入口端高温蓄热层吸收热量，达到750摄氏度以上温度， 辅以燃烧器加热至设定温度进行氧化分解，排出时再由出口端蓄热层吸收大部分热量后排出。由气 流切换阀门定时切换气流方向，原来的入口端变成出口端，出口端变成入口端，循环蓄热层的吸热 和放热过程。


因热回收效率很高，达到95%以上，在有机物浓度较高时无需燃烧器供热，以有机物氧化热就 可以保持燃烧室的温度，达到节能效果。

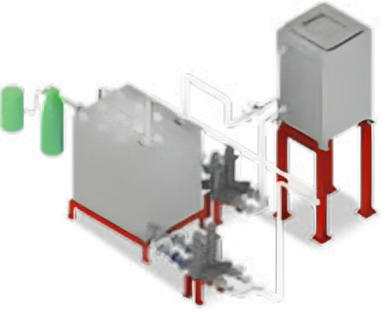

热水余热回收


系统主要包含：热水换热器、水箱、 软水器、内循环泵、热水输出泵、 热水管路、回水管路、阀门仪表等。

低压蒸汽余热回收


系统主要包含： 余热蒸汽锅炉、 水箱、软水器、补水泵、蒸汽管路、 补水管路、分气缸、阀门仪表等。

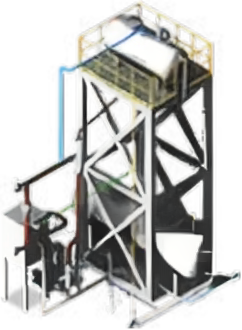

导热油余热回收


系统主要包含：余热导热油锅炉、 储油槽、膨胀槽、循环泵、注油泵、 油气分离器、过滤器、热油管路、 阀门仪表、油槽支架等。

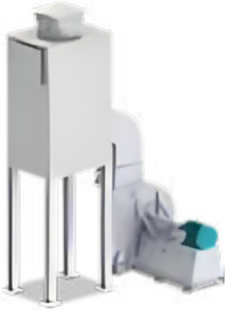

热风余热回收


系统主要包含： 热风换热器、换 热风机及变频器、新风过滤装置、 阀门仪表等。
